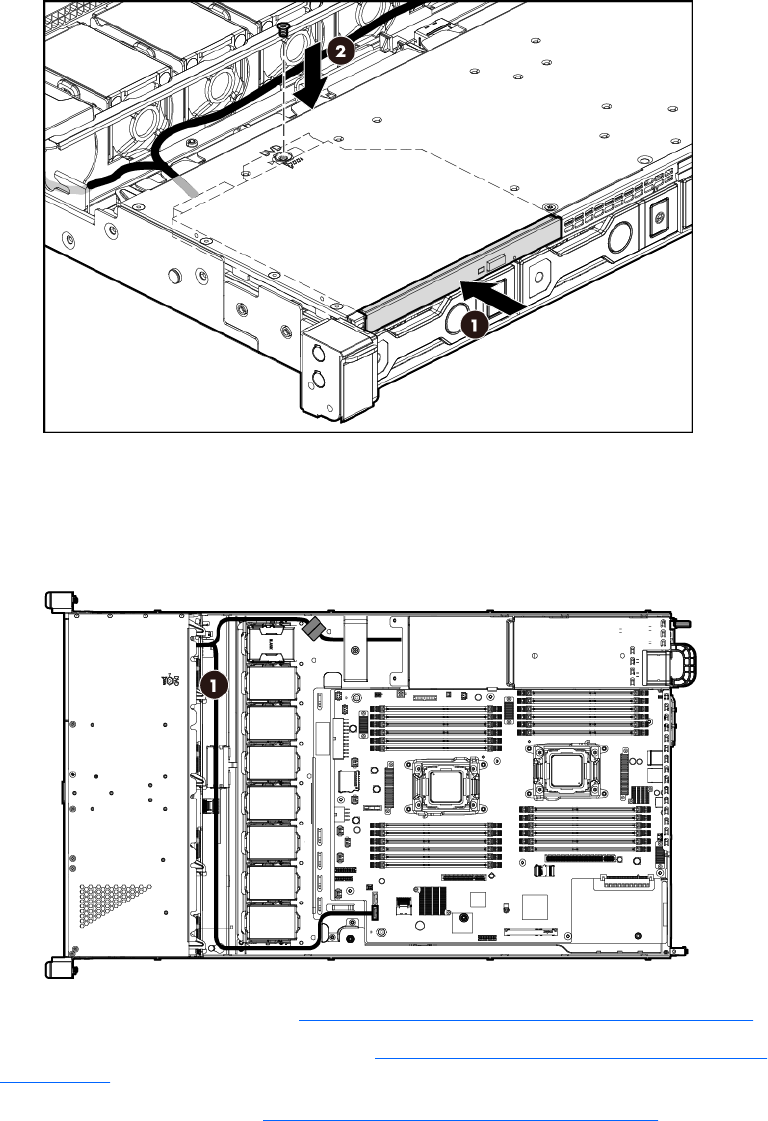

b. Installez le lecteur dans la baie de lecteur puis, en utilisant la vis T-10 de ce kit, fixez le

lecteur.

c. Raccordez le câble à l'arrière du lecteur et au connecteur de lecteur de DVD-ROM SATA

de la carte mère. Utilisez un câble (référence HP 663771-001) pour établir une connexion

avec le lecteur. Connectez l'extrémité bleue et noire du câble à l'unité optique, puis

connectez l'extrémité bleue la plus longue au connecteur SATA sur la carte mère et le

câble noir court au connecteur d'alimentation.

10. Installez la cage adaptatrice PCI (Installation de la cage d'extension PCI à la page 19).

11. Installez le déflecteur d'air du processeur (

Installation du déflecteur d'air du processeur

à la page 17).

12. Installez le panneau d'accès (

Installation du panneau d'accès à la page 16).

13. Faites glisser le serveur dans le rack.

14. Connectez chaque cordon d'alimentation au serveur.

44 Chapitre 4 Installation des options matérielles FRWW
