Définition des voyants de module FBWC

Le module FBWC comporte trois voyants à une couleur (un orange, deux verts). Les voyants sur le

module de cache installé sur un contrôleur de stockage sont dupliqués sur le côté opposé du module

afin de simplifier la visualisation de l'état.

●

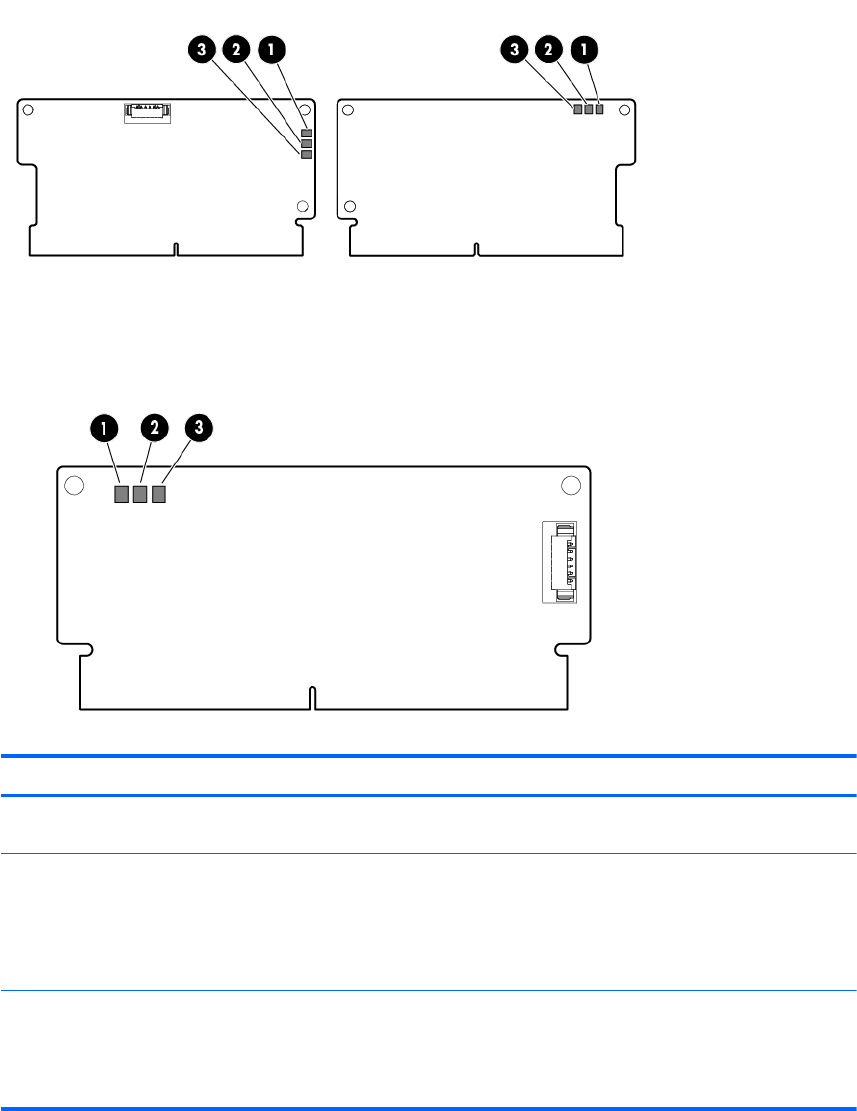

Module de cache installé sur un contrôleur de stockage

●

Module de cache installé sur la carte mère

1 - Orange 2 - Vert 3 - Vert Interprétation

Éteint Éteint Éteint Le module de cache n'est

pas sous tension.

Éteint Clignotant (0,5 Hz) Clignotant (0,5 Hz) Le microcontrôleur de

cache s'exécute à partir de

son chargeur de démarrage

et reçoit un nouveau code

de clignotement du

contrôleur hôte.

Éteint Clignotant (1 Hz) Clignotant (1 Hz) Le module de cache est en

cours de mise sous

tension, le module

condensateur en cours de

charge.

10 Chapitre 1 Identification des composants FRWW
